Troqueles de rosca de doble filo: cómo funcionan, cuándo utilizarlos y cómo elegirlos

Una sola matriz de roscado desgastada puede descarrilar toda una instalación de tubería — produciendo roscas sueltas y plagadas de rebabas que no pasan las pruebas de presión y obligan a realizar trabajos de retrabajo costosos. Para las instalaciones que realizan operaciones continuas de roscado de gran volumen, elegir el diseño de matriz adecuado no es un detalle menor. Es la diferencia entre un rendimiento constante y un tiempo de inactividad no planificado.

Los troqueles roscados de doble filo resuelven el problema central que afecta a los troqueles estándar de un solo filo: fuerza de corte desigual y desgaste acelerado. Comprender cómo funcionan — y dónde funcionan mejor — le ayuda a tomar una decisión de compra más inteligente y obtener más ciclos de cada conjunto.

Lo que hace que los hilos de doble filo sean diferentes

Una matriz de roscado convencional concentra toda la fuerza de corte en un borde por diente. Con el tiempo, esa tensión localizada hace que el borde se desafile y se deforme más rápido, lo que degrada la calidad de la rosca antes de que la matriz haya alcanzado su vida útil potencial.

Los troqueles roscadores de doble filo utilizan una estructura de corte de dos bordes en cada diente. La carga de corte se distribuye simétricamente entre ambos bordes durante cada rotación, lo que reduce la tensión máxima por borde aproximadamente a la mitad. El resultado es un desgaste más uniforme, una vida útil más larga y un acabado superficial de la rosca consistente desde el primer corte hasta el último — incluso bajo las demandas térmicas y mecánicas del uso industrial continuo.

Este diseño es particularmente eficaz en flujos de trabajo de subprocesos automatizados y semiautomatizados. Cuando una máquina roscadora realiza docenas de uniones por turno, las pequeñas inconsistencias en el desgaste de la matriz se agravan rápidamente. Una estructura de doble filo mantiene la precisión dimensional por más tiempo, lo que reduce la frecuencia de los cambios de matriz y las inspecciones de calidad a mitad de operación.

Estándares de subprocesos cubiertos: BSPT, NPT y métricos

Una de las ventajas más prácticas de un juego de matrices de doble filo bien configurado es su amplia cobertura estándar. Cambiar entre tipos de subprocesos a mitad del proyecto — intercambiar matrices y restablecer el cabezal — cuesta tiempo e introduce un error de configuración. Un juego de matrices que maneja los tres principales estándares de roscas industriales en una sola configuración elimina gran parte de esa fricción.

Esta cobertura de tres estándares hace que el juego de matrices sea adecuado para proyectos internacionales e instalaciones entre especificaciones — común en construcción e ingeniería contra incendios donde los accesorios importados se mezclan con tuberías de origen local.

Compatibilidad con máquinas roscadoras inteligentes

Los troqueles de doble filo diseñados específicamente para máquinas roscadoras inteligentes pasan por una tolerancia de fabricación diferente a la de los troqueles de uso general. La geometría del cuerpo de la matriz debe coincidir con precisión con el receptáculo del cabezal abatible y el mecanismo de sujeción de la máquina — incluso una desviación dimensional menor provoca vibración, desviación de la rosca o expulsión prematura de la matriz bajo carga.

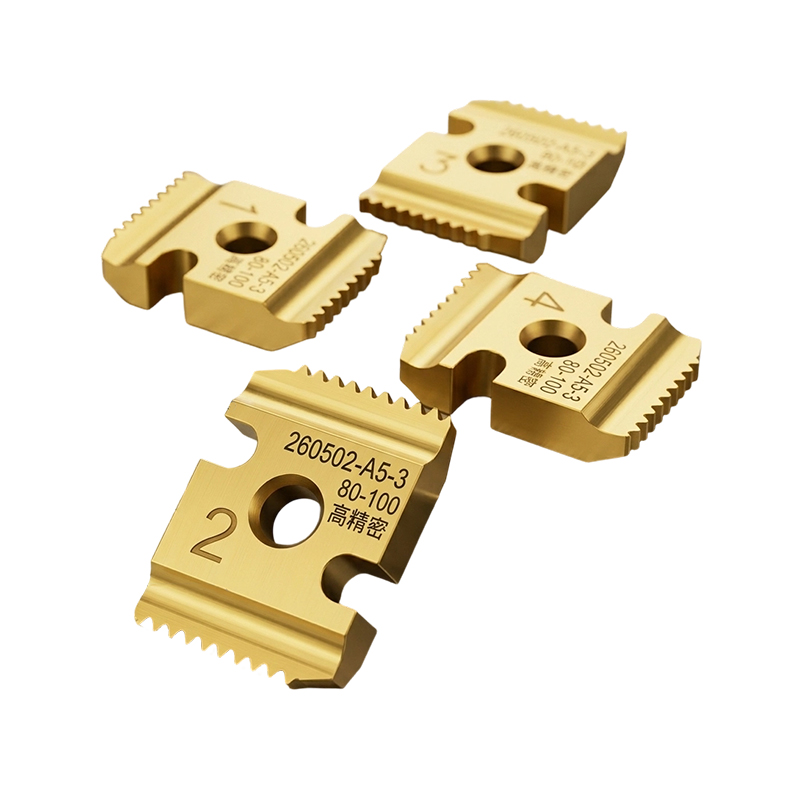

Juego de troqueles roscados de doble filo de Xinabo está mecanizado con precisión para encajar directamente en cabezales de máquinas roscadoras inteligentes sin calzas ni ajuste manual. Para tiendas en funcionamiento Equipo automatizado para roscar tuberías que identifica el diámetro de la tubería y ajusta la configuración de la herramienta automáticamente, este ajuste es importante: una matriz suelta interrumpe los parámetros de corte calibrados de la máquina y obliga a la compensación manual.

La configuración del conjunto de 4 piezas es práctica para uso en campo. El embalaje compacto significa que el conjunto puede viajar a sitios de construcción y almacenarse en el inventario del centro de mecanizado sin carros de herramientas dedicados. Cuando es necesario reemplazar un juego de matrices, cambiar un juego de 4 piezas es más rápido que obtener matrices individuales de un stock separado.

Cuándo reemplazar sus matrices de roscado — y cómo extender su vida útil

Incluso el mejor dado de doble filo eventualmente se desgasta. Conocer las señales con anticipación evita el costo oculto de los hilos defectuosos: pruebas de presión fallidas, juntas rechazadas y retrabajos que pueden agregar horas a un trabajo.

• Superficie rugosa de la rosca: Si el acabado del hilo pasa de liso a visiblemente irregular, los bordes cortantes se han opacado. No ajuste primero la velocidad de corte — inspeccione el troquel.
• Deriva de la dimensión del hilo: Utilice un medidor de rosca periódicamente durante ejecuciones de gran volumen. El deslizamiento dimensional indica un desgaste progresivo de los bordes, no un problema de calibración de la máquina.
• Mayor resistencia al corte: Un troquel correctamente afilado con un par constante. Si la máquina trabaja notablemente más duro con material idéntico, la matriz pierde la geometría de su borde.
• Rebabas o crestas de hilo desgarradas: El astillado o las microfracturas en el borde de la matriz producen perfiles de rosca rotos. Deténgase inmediatamente — riesgos continuos de dañar el cabezal de roscado.

Para prolongar la vida útil, aplique aceite para roscar de manera constante y generosa. El aceite reduce el calor por fricción, que es el principal impulsor de la degradación de los bordes a altas velocidades de corte. Guarde los troqueles en el estuche provisto para proteger las superficies del suelo contra daños por contacto entre trabajos. Para talleres que roscan acero inoxidable o tuberías endurecidas, espere ciclos de matriz más cortos que con el acero al carbono estándar — planifique los intervalos de reemplazo en consecuencia.

Donde las matrices de roscado de doble filo ofrecen el mayor valor

No todos los trabajos exigen este diseño de matriz. Para trabajos de reparación de bajo volumen o roscas de mantenimiento ocasionales, un juego de matrices estándar puede ser suficiente. Pero en los siguientes escenarios, la arquitectura de doble borde se justifica rápidamente:

• Ingeniería de protección contra incendios: Los sistemas de rociadores requieren cientos de uniones roscadas por piso. La consistencia de la matriz afecta directamente el rendimiento sin fugas a la presión del sistema. Un troquel que se sale de las especificaciones a mitad de la instalación es una responsabilidad.
• Montaje de tuberías de construcción: Las grandes construcciones comerciales e industriales tienen un cronograma ajustado. Las herramientas de conexión de tuberías diseñadas para operaciones a escala de construcción se benefician de matrices que mantienen la tolerancia durante días laborales completos sin reemplazo a mitad de turno.
• Talleres de fabricación mecánica: La cobertura de rosca métrica de M20 a M120 sirve para trabajos estructurales y de ensamblaje de máquinas donde la precisión dimensional no es negociable para especificaciones de torque y soporte de carga.
• Servicios de HVAC y construcción: Los proyectos de estándares mixtos —que combinan BSPT y NPT en un solo sistema— son comunes en la construcción internacional. Los conjuntos de matrices multiestándar eliminan la necesidad de mantener inventarios de matrices paralelos.

Cómo seleccionar el juego de matrices adecuado para su operación

La elección entre matrices de doble filo y estándar se reduce a los requisitos de volumen y consistencia. Haz dos preguntas: ¿Cuántas articulaciones por turno produce tu operación? ¿Y cuál es el costo de un rechazo de un solo hilo— en términos de tiempo de reelaboración, material e impacto en el cronograma?

Para operaciones que enroscan más de 50 juntas por turno, o que trabajan en sistemas presurizados donde cada junta debe pasar la inspección, los troqueles de doble filo se amortizan con una frecuencia de reemplazo reducida y evitan el retrabajo. Para un uso más liviano, la economía es más delgada, pero el beneficio de consistencia aún se aplica dondequiera que la calidad del hilo sea crítica para la seguridad.

La compatibilidad de la máquina es la comprobación final. Verifique siempre las dimensiones del cuerpo de la matriz con las especificaciones del cabezal abatible de su máquina roscadora antes de realizar el pedido. Las matrices diseñadas para una plataforma de máquina rara vez se adaptan a otra sin modificaciones — y la modificación compromete la superficie del suelo, lo que hace posible un roscado de precisión. Si está ejecutando una máquina roscadora inteligente, busque matrices diseñadas explícitamente para los parámetros operativos de esa plataforma.

Enhebrar la selección de troqueles no es glamoroso. Pero es una de las pocas opciones en un proyecto de oleoducto donde la llamada correcta protege cada junta aguas abajo.
