Tecnología electromecánica inteligente Co., Ltd de Hangzhou Xinabo es un fabricante de equipos de fabricación de tuberías con sede en Hangzhou, Zhejiang, que fabrica maquinaria de roscado inteligente y herramientas de obra desde 2010. Sierra de corte en frío de frecuencia variable con imán permanente de 220 V y 14": corte de metales sin chispas ni rebabas es nuestra sierra de corte con hoja de carburo para estructuras de acero, perfiles de muros cortina y fabricacion de metales en general, donde la cara de corte debe estar lista para soldar, roscar o ensamblar sin una segunda pasada de esmerilado.

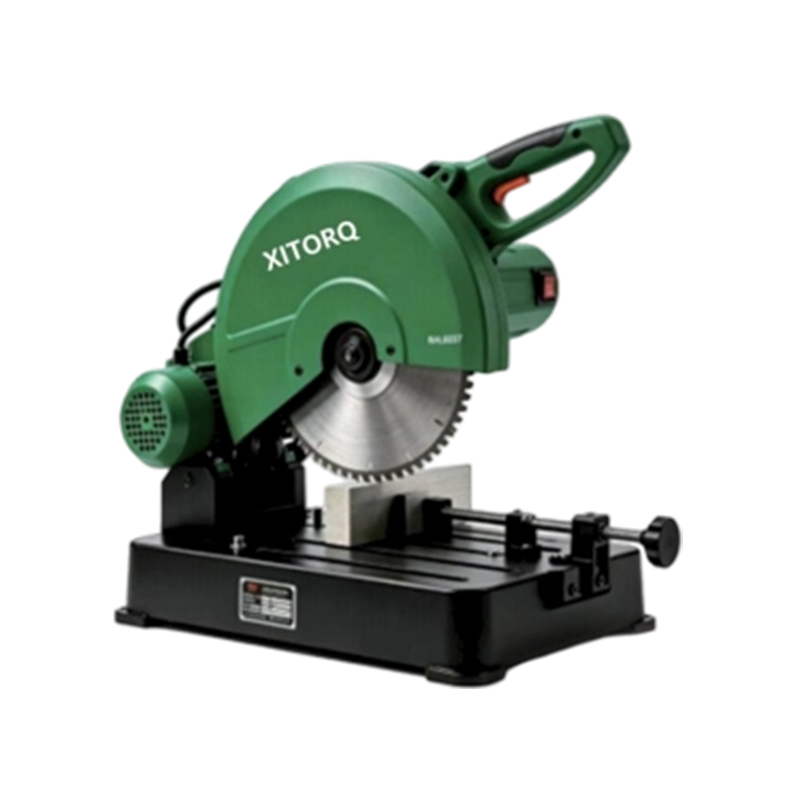

La sierra combina una hoja con punta de carburo de 355 mm con un motor de frecuencia variable de imán permanente que funciona con un suministro monofásico de 220 V CA 50 Hz. La velocidad de la hoja se puede ajustar de 0 a 1400 rpm, la base se individual de 0 a 45° y la envolvente de corte cubre tubos redondos de 120mm y tubos cuadrados de 100 × 100 milímetros.
Significado de las especificaciones en la sierra
Cada cifra a continuación es un límite de trabajo, no un título. Confirmamos el sobre de corte con su lista de perfil real antes de lanzar la sierra.
| Parámetro | Especificación | Qué significa en producción |
| tensión nominal | 220 VCA, 50 Hz | Ministro monofásico; la sierra funciona desde una toma de corriente estándar del taller sin conexión trifásica. |
| motores | Motor de frecuencia variable de imán permanente. | Alta densidad de par a baja velocidad de la hoja, con velocidad mantenida baja carga en lugar de hundirse a través de una pared pesada. |
| hoja | 14" (355 mm), con punta de carburo | La acción de corte dentada produce virutas mecanizadas en lugar de chispas y polvo abrasivo. |
| Corte máximo: tubo redondo | 120 mm | Cubre tuberías de acero DN100 y tubos estructurales de hasta aproximadamente 4" de diámetro exterior nominal. |
| Corte máximo: tubo cuadrado | 100 × 100 milímetros | Perfil hueco cuadrado y rectangular para marcos, rieles, estantes y piezas brutas de quilla. |
| Velocidad sin carga | 0–1400 rpm, ajustable | La velocidad depende del material: baja para acero inoxidable y paredes gruesas, alta para aluminio y tubos de pared delgada. |
| Ángulo de corte | 0–45°, infinitamente ajustable | Cortes a inglete para marcos de esquinas, pasamanos y quillas de muros cortina sin volver a sujetar la obra. |
| Accesorios estándar | hoja de sierra en frio, llave hexagonal | El cambio de hoja y el ajuste de la mordaza se realizan con el utillaje suministrado en la caja. |
| Protección | Protección contra sobrecarga incorporada | La velocidad de la hoja se reduce automáticamente en material duro en lugar de detener el motor a mitad del corte. |
Corte sin chispas ni rebabas en el taller
Una sierra en frío elimina el metal con dientes, no con abrasión. La hoja fresa una viruta de la sección, por lo que el operador ve una curvatura de acero en lugar de una lluvia de chispas, y la cara cortada deja la máquina cuadrada y brillante.
- Sin corriente de chispa — más seguro junto a aislamientos, revestimientos y superficies acabadas, y sin que se deposite polvo abrasivo caliente en el trabajo adyacente.
- Cara cortada lista para la siguiente operación — Los bordes llegan a la máquina roscadora, al soldador o al banco de ensamblaje sin un paso de rectificado en la mayoría de los trabajos de acero y aluminio.
- Bajo aporte de calor — la sección se mantiene lo suficientemente fría como para manipularla poco después del corte, lo que mantiene estables los ajustes de inglete y las posiciones de sujeción durante todo el recorrido.
- Trayectoria consistente de la hoja — el motor de imán permanente mantiene la velocidad durante el corte, por lo que la última longitud de un lote coincide con la primera.
Ajuste de aplicación: tres configuraciones de producción
Procesamiento de estructuras de acero.
Corte de precisión de canales de acero, ángulos de acero, tubos cuadrados y tubos redondos, además de cortes de marcos de acero donde el ángulo de inglete y la longitud de corte se establecen a partir del dibujo. La capacidad redonda de 120 mm cubre los tamaños de tubos de columna y arriostramiento comunes en trabajos estructurales livianos.
Construcción de muro cortina
Corte de perfiles de aluminio, corte de tubos galvanizados y corte de quillas de muros cortina. Una hoja de carburo en el extremo superior del rango de velocidad brinda la cara limpia y sin rebabas que necesitan las líneas de empaquetadura y sellador, y la base de 0 a 45° maneja los retornos de esquina en la misma configuración.
fabricación de metales
Corte de tubos metálicos, procesamiento de barandillas y corte de perfiles de estantes, incluidos lotes mixtos de tubos y barras planas donde una sierra tiene que moverse entre tamaños mediante un turno.
Coincidencia de cuchilla, material y velocidad.
La sierra se entrega de serie con una hoja de sierra en frío con punta de carburo. El número de dientes y el grado de carburo deciden el acabado y la vida útil de la hoja, por lo que la hoja instalada se adapta a la combinación de materiales que más corta.
| Materiales | trabajo tipico | Ventana de velocidad |
| Tubería y sección de acero al carbono. | Marcos, rieles, ciegos estructurales. | rango medio |
| acero galvanizado | Conducto, tubo de muro cortina, quilla | rango medio |
| perfil de aluminio | Muro cortina, molduras, marcos ligeros. | rango superior |
| Grados de acero inoxidable y endurecimiento por trabajo. | Pasamanos, accesorios, trabajo en zonas húmedas | Rango bajo, calidad de hoja acordada en el pedido. |
El espesor de la pared importa tanto como el diámetro. Una pared de 3 mm en un tubo de 100 mm corta más rápida que una pared de 6 mm en un tubo de 60 mm, y el ajuste de velocidad sigue la sección, sin la dimensión exterior.
Control de velocidad, protección contra sobrecargas y calidad de corte
El variador de frecuencia permite al operador establecer la velocidad de la hoja para el trabajo en lugar de aceptar una única velocidad fija. En materiales duros, la protección contra sobrecarga incorporada reduce la velocidad automáticamente, lo que protege los dientes de la hoja y mantiene el corte en funcionamiento en lugar de detenerse.
Tres configuraciones aportan la mayor parte de la calidad: velocidad de la hoja, velocidad de avance hacia abajo y presión de sujeción. Cubrimos los tres en el manual de funcionamiento suministrado con la sierra, y la sesión de demostración guía al operador a través de ellos en su propio material.
Sujeción, ajuste de ingletes y seguridad del operador
- Dispositivo de sujeción rápida — el trabajo se sostiene contra la guía antes de que entre la hoja, de modo que el tubo de pared delgada no suba ni gire durante el corte.
- guardia de seguridad — cubre la hoja a través del arco de corte y regresa a la posición de estacionamiento después de cada golpe.
- Base de entrada de 0 a 45° — infinitamente ajustable, con el ángulo fijado y bloqueado antes de sujetarlo para que la longitud de corte se mantenga fiel en el trabajo en ángulo.
- Protección contra sobrecarga — elimine la tentación de forzar una hoja sin filo a través de una sección dura.
Instalación, energía e integración del taller.
La sierra es una máquina monofásica de 220 V CA 50 Hz, por lo que se puede colocar donde está el trabajo en lugar de donde se encuentra un cuadro de distribución trifásico. Necesita un banco o soporte nivelado con espacio libre para el recorrido completo de la hoja y para que el material pase largo a través de la abrazadera.
Los cambios de hoja utilizan la llave hexagonal suministrada. Mantenga limpio el eje de la hoja y las caras de sujeción, verifique el movimiento del protector antes de cada cambio y limpie las virutas de la base y el tornillo de banco para que la escala de ingletes indique correctamente. El voltaje del sitio debe confirmarse con la clasificación de 220 V 50 Hz antes de la puesta en servicio; Cuando el suministro local difiere, discutimos el acuerdo de suministro con usted en la etapa de pedido.
Control de calidad y documentación de conformidad
Xinabo ostenta el título de Empresa Nacional de Alta Tecnología desde 2023 y trabaja en una fábrica de 10.000 m² en el distrito Xiaoshan de Hangzhou, con 30 patentes que cubren mecanismos de roscado, sujeción y corte de tuberías. Nuestra tasa de producto terminado es del 99,9%, respaldada por el ensamblaje y la inspección interna antes del embalaje.
La documentación de conformidad de nuestra maquinaria incluye la certificación de conformidad de la Directiva de Maquinaria y de la Directiva de Compatibilidad Electromagnética. Los documentos emitidos con su pedido se confirman en la etapa de pedido para que el archivo coincida con el destino y los requisitos de aceptación del proyecto.
La gama de fabricación de tuberías alrededor de la sierra.
La sierra en frío es una estación en una secuencia de fabricación que comienza con el corte y termina con la prueba de presión. Suministramos las estaciones de su alrededor desde la misma fábrica.
La gama principal: roscadoras inteligentes, tensoras de tubos, compresores de aire de pistón sin aceite, sierras en frío, perforadoras y bombas de prueba de presión, juntas especificadas cuando un taller se organiza como una línea en lugar de como máquinas individuales.
Perforación de salidas y derivaciones en tuberías de protección contra incendios, que se realizan después de que la sierra haya cortado a medida el tramo principal.
Prueba hidrostática y detección de fugas al final de la secuencia, en el carrete ensamblado en lugar de en la longitud cortada.
Información que utilizamos para configurar su solución
Preparamos una configuración de sierra y cotización desde el punto de trabajo, no desde un número de catálogo. La siguiente lista es lo que acorta el intercambio.
- Material y grado — acero al carbono, galvanizado, aluminio o inoxidable, y la proporción de cada uno en una semana típica.
- Lista de perfiles — diámetro exterior, tamaño cuadrado o rectangular, espesor de pared y sección más grande del lote.
- requisito de corte — recto o en inglete, ángulos de inglete utilizados, tolerancia de longitud de corte y acabado que acepta la siguiente operación.
- Rendimiento — cortes por turno y con qué frecuencia la sierra cambia de tamaño o material.
- Condiciones del sitio — tensión y frecuencia de alimentación, mesa o soporte, espacio disponible en el suelo y soporte de existencias en ambos extremos.
- Cuchillas y repuestos — las especificaciones de las hojas para el material dominante y las hojas de repuesto que se deben conservar en el lugar.
- Documentación y entrega — lenguaje del manual, documentos de conformidad necesarios para la aceptación, embalaje y destino.
Mantenimiento, repuestos y soporte
La atención diaria se limita a la protección, las caras de la abrazadera y el espacio libre de virutas. Los cambios de hoja son un trabajo de llave, ya que se puede acceder al eje desde la abertura del protector y el desgaste de la hoja se muestra primero como una rebaba en el borde de salida o un aumento en la carga del motor.
Xinabo posee repuestos para nuestras máquinas y brinda soporte técnico y capacitación de operadores para los socios compradores que lo solicitan. Un experto en el producto puede realizar una demostración en vivo de la sierra en su material antes de comprometerse con una configuración.
Preguntas frecuentes
¿Qué tamaños se puede cortar la sierra en frío de 14"?
Hasta 120 mm de diámetro exterior en tubos redondos y 100 × 100 mm en tubos cuadrados, con la base configurada entre 0° y 45° para trabajos en inglete. Esto cubre tubos de acero DN100 y los tamaños de tubos estructurales utilizados en marcos, rieles y quillas de muros cortina.
¿Corta sin chispas y sin rebabas?
Si. Una cuchilla con punta de carburo fresa una viruta de la sección en lugar de triturarla, por lo que no hay chispas ni polvo abrasivo. La cara de corte es lo suficientemente suave como para que el trabajo en acero y aluminio normalmente pase directamente al roscado, soldadura o ensamblaje sin una segunda pasada de acabado; Las calidades para paredes pesadas y de endurecimiento por trabajo se verifican en el primer corte de un lote.
¿Qué fuente de alimentación necesita la sierra?
220V AC a 50Hz, monofásico, a través de toma de corriente estándar de taller. Confirme el voltaje y la frecuencia del sitio antes de la puesta en servicio; En caso de que el suministro local difiera de la placa de características, discutiremos el acuerdo con usted cuando realice el pedido.
¿Cómo se ajusta la velocidad de la hoja para diferentes materiales?
El motor de frecuencia variable de imán permanente funciona de 0 a 1400 rpm en un dial ajustable. Tubo de aluminio y de pared delgada en el extremo superior, acero al carbono y galvanizado en el medio, y pared inoxidable o pesada en el extremo inferior. La protección contra sobrecarga incorporada reduce la velocidad automáticamente si la hoja toca material más duro de lo esperado.
¿Qué se suministra con la máquina? ¿Podemos conseguir cuchillas de repuesto?
La caja contiene la sierra, una hoja de sierra fría con punta de carburo y una llave hexagonal para cambiar la hoja y ajustar la abrazadera. Las hojas de repuesto y las piezas de repuesto se suministran desde nuestra fábrica, y las especificaciones de la hoja se acuerdan en la etapa del pedido según la combinación de materiales que más corte.
¿Cómo obtenemos una configuración y cotización?
Envíe la lista de materiales, tamaños de perfiles y espesores de pared, ángulos de inglete, cortes por turno y detalles de suministro en sitio. Le entregamos una configuración de la sierra, una recomendación de hoja, una lista de accesorios y un alcance de entrega, y podemos organizar una demostración en vivo de su material antes de confirmar el pedido.
